Создание сети NMEA2000 на лодке и подключение к ней различных устройств.
(для тех, кто делает см руками)
Меня в последнее время часто спрашивают: «Как подключить 2 головы к одному датчику? Или как подключить троллинг –мотор MotorGuide к эхолоту Lowrance?»
На все эти вопросы есть простые инструкции , да они написаны на английском языке, но показаны для средне образованного американца. Наши люди все очень умные и инструкции не читают! Попробую дать мало «букав» и много картинок.
Итак мы имеем : катер, эхолот 2 штуки ( Lowrance HDS 2 и Lowrance HDS 3 ) , троллинг –мотор MotorGuide Xi5 с pinpointGPS.
Какие провода нам потребуются:
1 – набор проводов Lowrance NMEA 2000 Network Starter Kit или MotorGuide NMEA 2000 Starter Kit 8M0092086 MD
В комплекте:2 терминатора (резистивная нагрузка 120 Ом) — TR-120M-RD, TR-120F-RD; 2 T-коннектора — N2K-T-RD; 1 кабель (удлинитель) 0.6 метров (2 ft) — N2KEXT-2RD; 1 кабель (удлинитель) 4.5 метров (15 ft) — N2KEXT-15RD; Кабель питания — N2K-PWR-RD

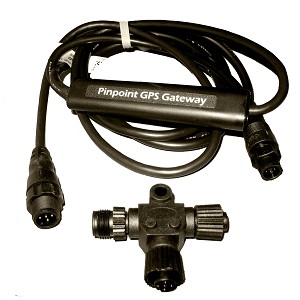

2- набор MotorGuide® Gateway Kit.
В комплекте: Pinpoint GPS-NMEA 2000 Gateway Cable (6’/1.8m) ; NMEA 2000 T-Connector

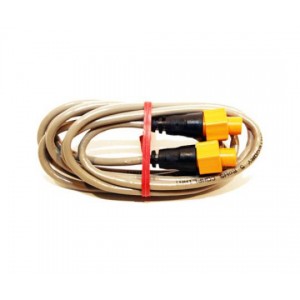

3 – кабель ДЛЯ ETHERNET ETHEXT-6 ( подбирается под конкретную длину , размер в футах )YL
4- Панель для шести (можно и меньше) предохранителей типа ATC
5- клавишный выключатель (можно обойтись, если есть отключение МАССЫ)
Теперь все собираем в сеть.
Выбираем в удобное место, где будет стоять клавиша (5) для включения всего нашего навигацинно-троллингово-рыбопоискового комплекса. Подводим к клавише провода и соединяем панель (4). От этой панели будут питаться : 2 эхолота, сеть NMEA2000 и различные прикуриватели. Для чего это делается? – это процедура упрощает потом подключение других устройств, на большинстве лодок американского производства такая панель установлена сразу, каждое головное устройство защищено своим предохранителем!
Что дает нам сеть NMEA2000 – это полное управление всеми данными на лодке, в нее можно подключить много различных устройств, начиная от контроля двигателя, остатков топлива и заканчивая управление троллинг-мотора. Для того что бы 2 головы показывали картинки нужно обязательно соединить кабель (3) между головами!!! , NMEA2000 обменивается данными , но не картинками!!!

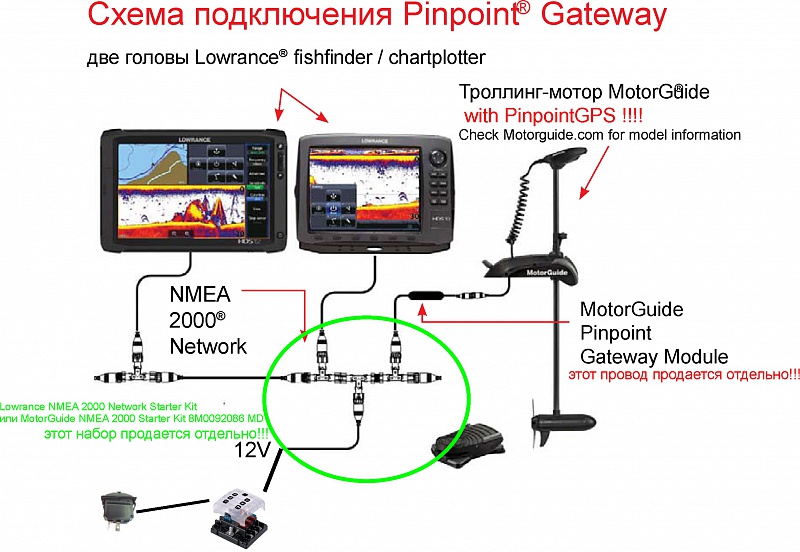

Схема подключения всех устройств приведена ниже:
Будут вопросы с удовольствием отвечу
